High Power Amp Kit Par Kitronik

High Power Amp Kit, kit électronique sonore par Kitronik

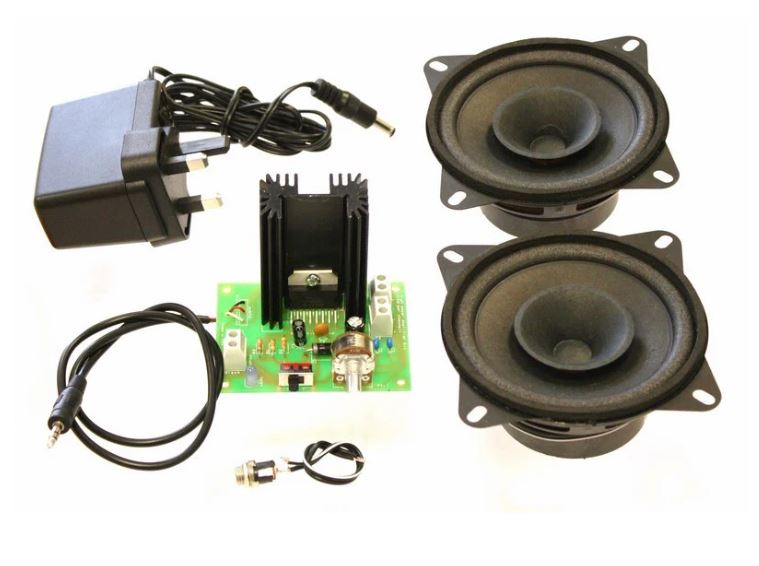

Le kit d'amplification haute puissance Kitronik peut délivrer jusqu'à 15W par canal à une paire d'excellents haut-parleurs (inclus). Le kit peut produire un son stéréo à la fois extrêmement fort et d'excellente qualité. Le kit est livré avec tout ce qui est nécessaire pour créer votre propre amplificateur à utiliser avec des appareils comme les lecteurs MP3, y compris l'alimentation.

LED d'alimentation, d'un bouton marche/arrêt et d'un contrôle du volume, soit tout ce que vous pouvez attendre d'un amplificateur. La seule chose qui reste à faire est de créer votre propre boîtier. Contactez nous pour une commande de +20 pièces pour votre classe.

ATTENTION :

• Le dissipateur thermique devient chaud lorsque l'amplificateur est utilisé à un volume élevé pendant de longues périodes. Pour que le dissipateur thermique fonctionne au mieux, il doit être monté dans un boîtier bien ventilé.
• Ce produit est fourni avec une prise secteur britannique et est conçu pour fonctionner sur une alimentation de 230V, 50Hz.
• Ce kit nécessite les outils et manipulations suivantes : Fer à souder, soudure, coupe-fils,  pinces à dénuder et tournevis.
• Produit conçu et fabriqué en UK - Notices et documentations en anglais.

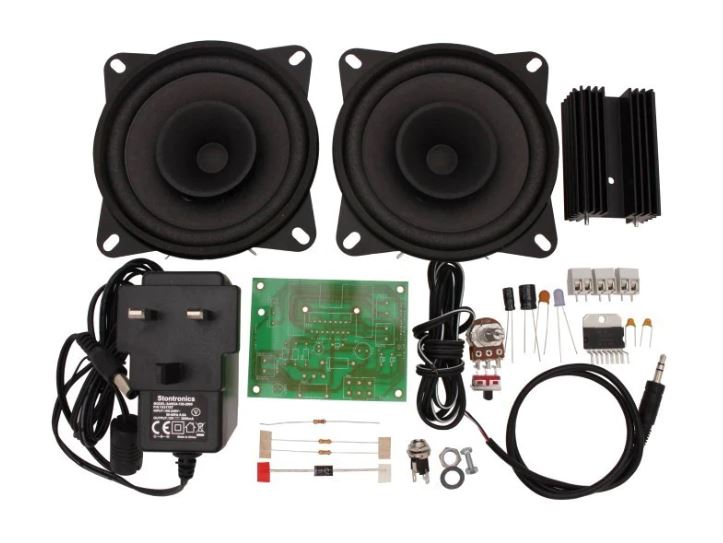

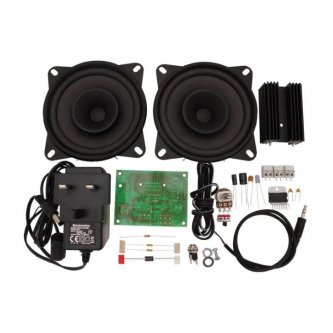

Contenu du kit High Power Amp de Kitronik

• 1 x TDA7297 Amplificateur à double pont 15W+15W .
• 2 x haut-parleurs pleine gamme 20W 10cm.
• 1 x Bloc d'alimentation 12V, 2A.
• 1 x Dissipateur thermique 6400BG.
• 1 x Vis à tête cylindrique M3 x10mm.
• 1 x Ecrou M3 Hex pleine largeur, Zinc.
• 1 x Potentiomètre Dual Wipe, 10K.
• 2 x Résistance de 47K.
• 1 x LED Bleue Diffusée 5mm - 500mCd.
• 1 x Résistance de 1K.
• 1 x Condensateur électrolytique, 16V, 470uF.
• 1 x Condensateur Céramique, 50V, 100nF.
• 2 x Condensateur Céramique, 50V, 220nF.
• 1 x Condensateur électrolytique, 16V, 10uF.
• 1 x Interrupteur à glissière miniature PCB SPDT à courant élevé.
• 1 x Prise d'alimentation DC, montage sur panneau, 2.1mm.
• 3 x Bornes à 2 voies.
• 1 x Diode 1N5400.
• 1m de fil de haut-parleur.
• 1 circuit imprimé d'amplificateur haute puissance.
• 1 x Câble d'amplificateur stéréo.
