Kitronik Klip Motor Driver Pour BBC micro:bit

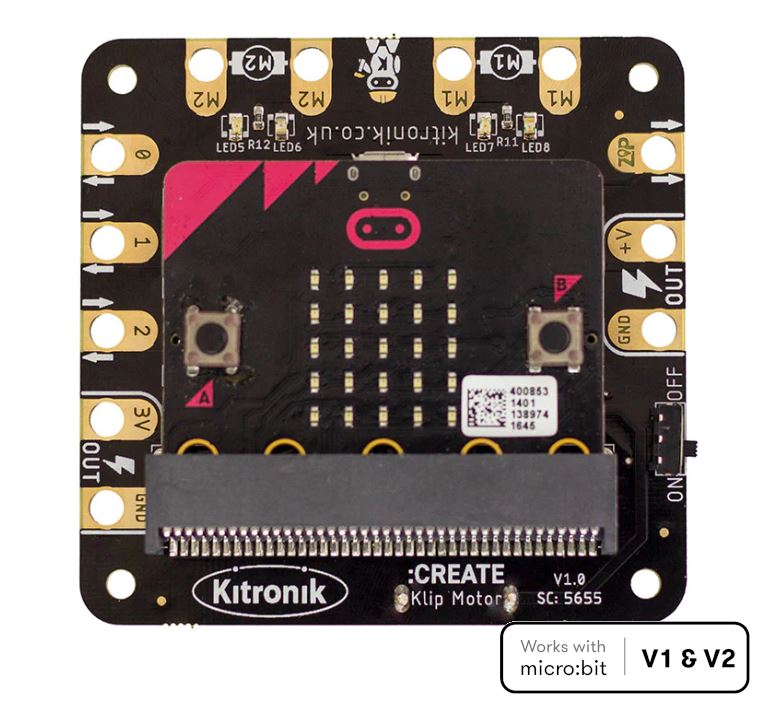

Le Klip Motor Driver pour le BBC micro:bit est capable de bien plus que de simplement piloter des moteurs. Il dispose également des broches 0, 1, 2, 3V et GND (exactement comme les broches principales du BBC micro:bit), ainsi que d'une sortie LED ZIP, de la tension de la batterie et d'une autre connexion GND. Tous ces pads sont destinés à être utilisés avec des pinces crocodiles et des fiches bananes. Cela signifie qu'il n'est pas nécessaire de souder ou de s'amuser avec des blocs de connexion.
Il peut entraîner deux moteurs à courant continu à des vitesses différentes, dans le sens des aiguilles d'une montre et dans le sens inverse.
Kitronik Klip Motor Driver pour BBC Micro:bit

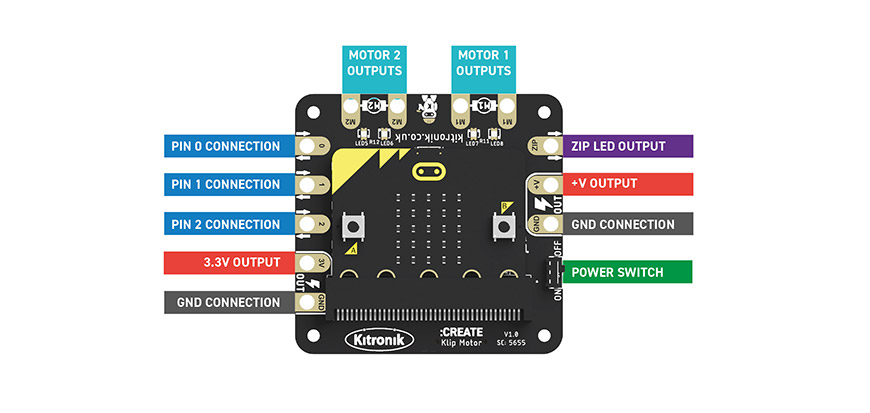

Le Klip Motor Driver pour le BBC micro:bit est capable de bien plus que de simplement piloter des moteurs. Il dispose également des broches 0, 1, 2, 3V et GND (exactement comme les broches principales du BBC micro:bit), ainsi que d'une sortie LED ZIP, de la tension de la batterie et d'une autre connexion GND. Tous ces pads sont destinés à être utilisés avec des pinces crocodiles et des fiches bananes. Cela signifie qu'il n'est pas nécessaire de souder ou de s'amuser avec des blocs de connexion.

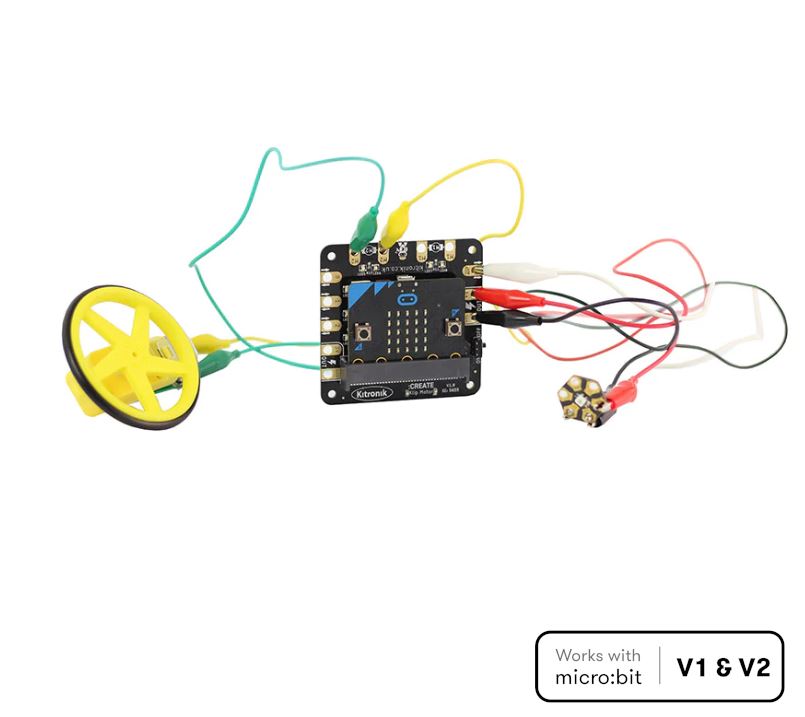

De plus, les plots ont été créés et espacés de telle sorte qu'il est impossible de court-circuiter deux plots à l'aide de pinces crocodiles. Cela en fait un excellent outil pour les jeunes enfants, qui peuvent construire des buggys avec seulement quelques moteurs, un châssis, des élastiques et le pilote du moteur à pince.
Il peut entraîner deux moteurs à courant continu à des vitesses différentes, dans le sens des aiguilles d'une montre et dans le sens inverse. Les moteurs de loisirs à engrenages à angle droit et les motoréducteurs sans soudure sont deux exemples de moteurs à utiliser. Comme les cartes ZIP Hex utilisent des connecteurs à pinces, la connexion de sortie de la DEL ZIP est appropriée pour être utilisée avec elles.
NOTE : Si le BBC micro:bit est alimenté par son connecteur USB, et qu'il n'y a pas de piles insérées, il n'y aura pas de courant à la connexion de sortie de 3V - ceci afin de fournir une protection contre les surintensités pour le BBC micro:bit.
La zone principale du breakout des broches de la BBC micro:bit est excellente pour contrôler les éléments de Kitronik:CITY comme :
- STOP:bit
- LAMPE:bit
- ACCÈS:bit

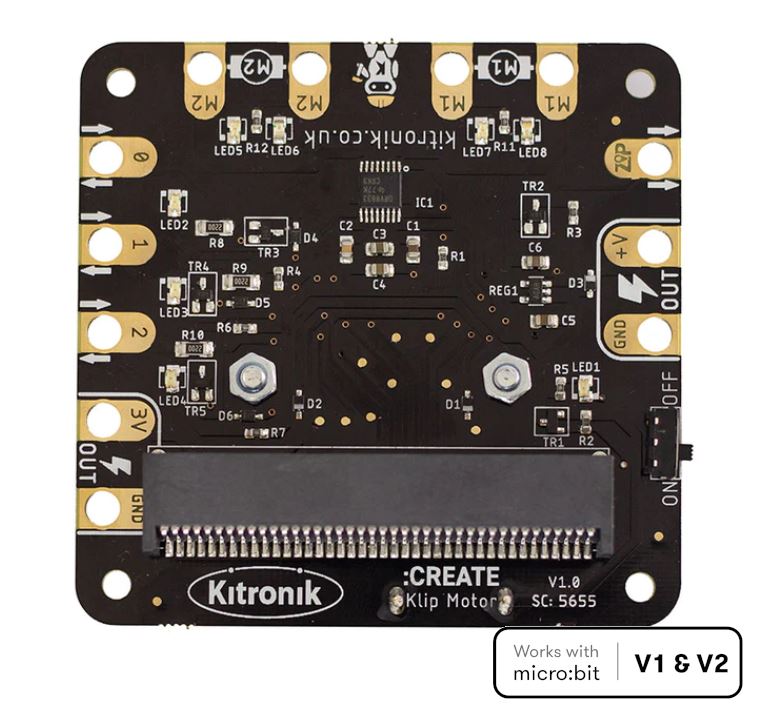

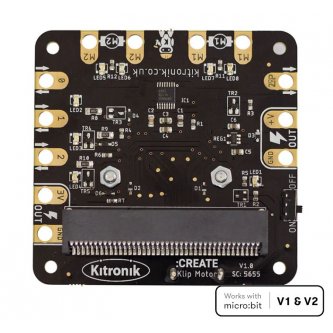

Des LEDs d'état sont également présentes sur le PCB. Il y a des LEDs indiquant l'état de la carte, les broches 0, 1, 2, 3, et les deux sorties du moteur. Les DEL d'indication du moteur ne surveillent pas seulement l'activité, mais indiquent également la direction dans laquelle chaque moteur fonctionne, le vert indiquant la marche avant et le rouge la marche arrière. Ces DEL sont non seulement jolies, mais elles vous aident aussi à dépanner visuellement votre code et vous permettent de le tester sans avoir à connecter des moteurs ou des dispositifs aux broches 0, 1, 2, 3.

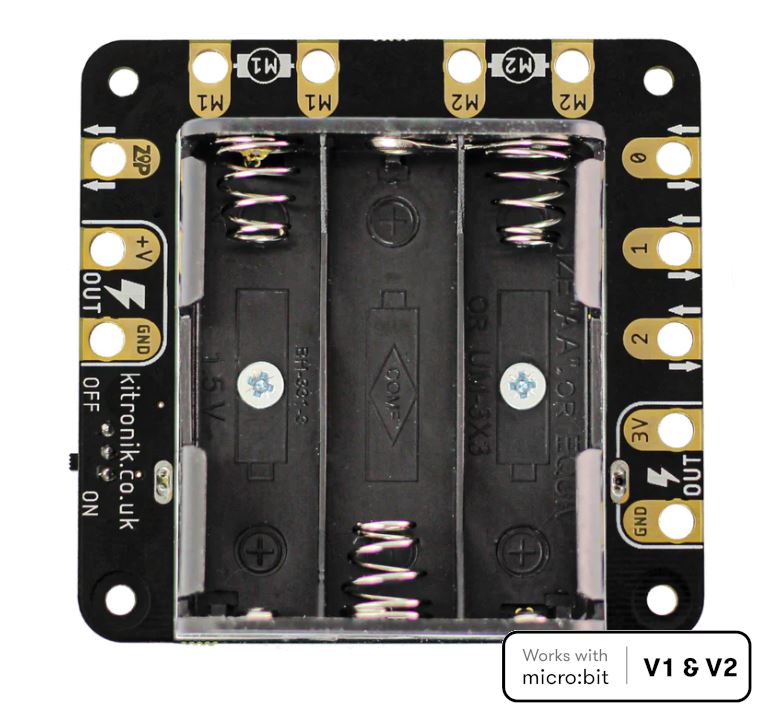

L'alimentation par piles intégrée (3 x AA, 4,5V) fournit la puissance, et la carte génère ensuite une alimentation régulée de 3,3V, qui est fournie dans les ports 3V et GND pour alimenter le BBC micro:bit lié, éliminant le besoin d'alimenter le BBC micro:bit séparément.
Kitronik a créé une collection de blocs personnalisés pour l'éditeur MakeCode afin de faciliter l'utilisation du Klip Motor Driver. Pour les ajouter à l'éditeur, cliquez sur le symbole de la roue dentée dans le coin supérieur droit. Ensuite, dans le menu déroulant, sélectionnez Extensions, et dans le champ de recherche, tapez et entrez Kitronik. Sélectionnez une tuile dans la liste, et les nouveaux blocs seront ajoutés au menu de l'éditeur. Ce paquet comprend également des blocs pour piloter les DEL ZIP que vous connectez à la carte. Ceux-ci sont principalement destinés à aider les jeunes enfants à créer du code en utilisant des blocs de codage plus faciles à utiliser pour les LED adressables.
- 2 x moteurs d'entraînement DC fonctionnent en même temps dans le sens des aiguilles d'une montre et dans le sens inverse.
- Il sépare les broches 0, 1, 2, 3V, et GDN (tout comme les pads principaux sur le BBC micro:bit lui-même).
- Des pinces crocodiles et des fiches bananes sont utilisées pour se connecter aux pads.
- Il y a aussi un design de sortie spécifique à la ZIP LED.
- Les éléments de Kitronik:CITY peuvent être contrôlés par la zone principale de brochage du BBC micro:bit.
- L'alimentation en énergie est assurée par la batterie intégrée.
- Avant de connecter les moteurs et les appareils, vérifiez l'état des voyants de la sortie et du pilote du moteur.
Kitronik Klip Motor Driver : contenu, prérequis et ressources
Contenu :
- 1 x Klip Motor Driver for the BBC micro:bit.
Prérequis :
- BBC micro:bit
- 3 piles AA.
- Fils crocodile : Longueur de 50 mm / Longueur de fil de 100 mm / Longueur du fil 150mm.
Ressources :
Contenu :
- 1 x Klip Motor Driver for the BBC micro:bit.
Prérequis :
- BBC micro:bit
- 3 piles AA.
- Fils crocodile : Longueur de 50 mm / Longueur de fil de 100 mm / Longueur du fil 150mm.
