Kitronik ZIP Halo Pour BBC micro:bit

Carte Halo pour BBC Micro bit par Kitronik

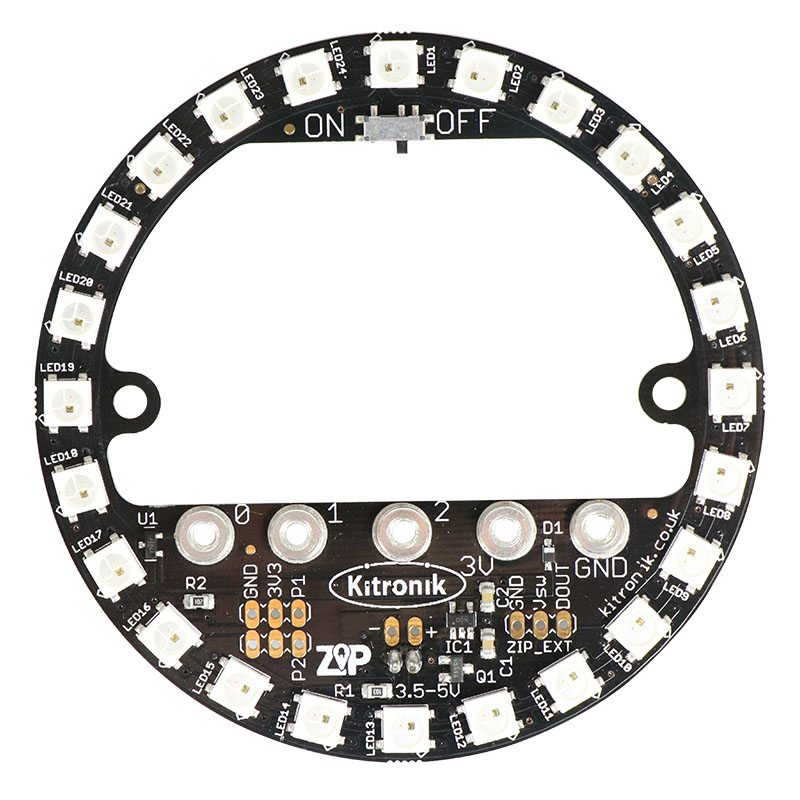

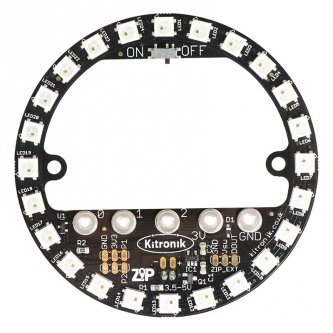

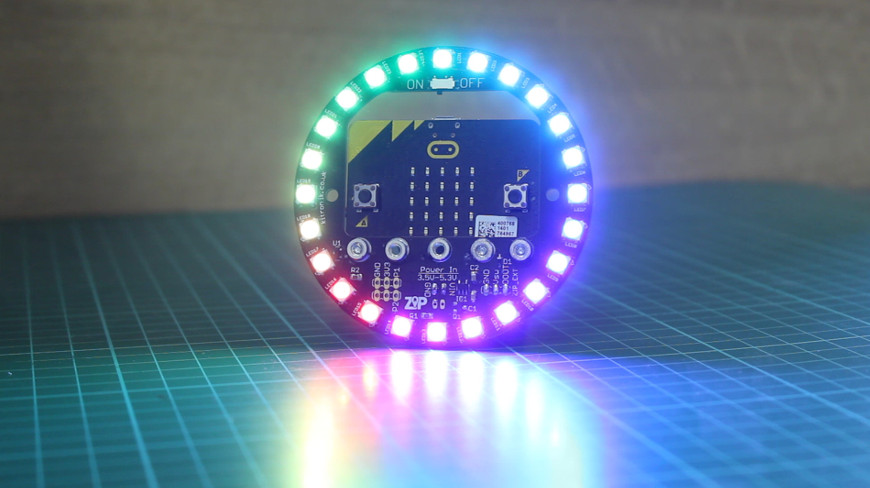

Avec la nouvelle carte Halo pour le BBC micro:bit, vous pouvez ajouter de la couleur à votre prochain projet de codage. La carte Halo est équipée de 24 LEDs ZIP, qui sont des LEDs couleur adressables individuellement. Cela implique que chaque LED peut afficher une large gamme de couleurs, permettant des effets de couleur spectaculaires.

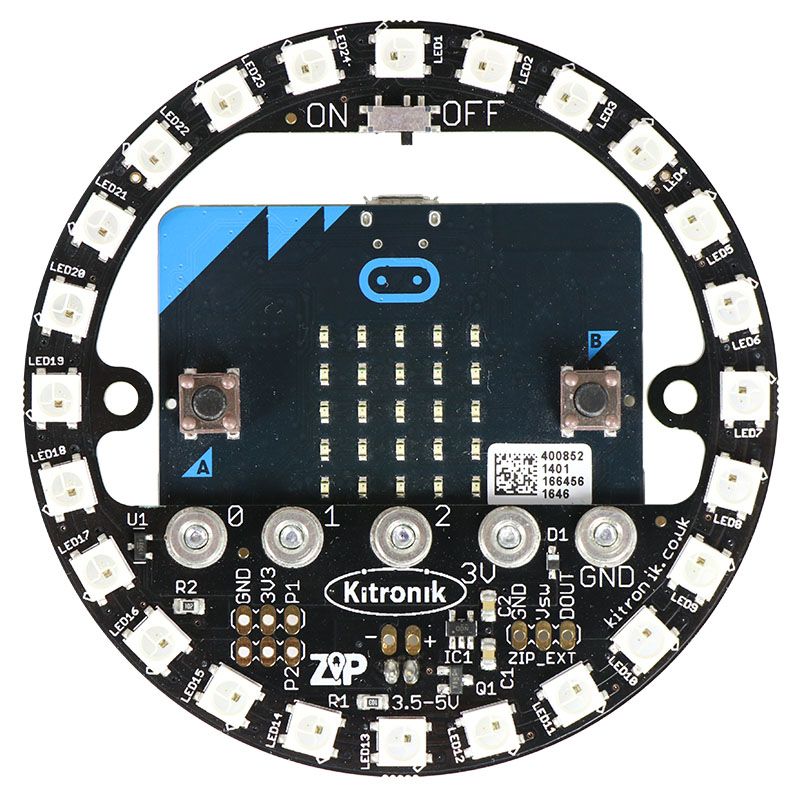

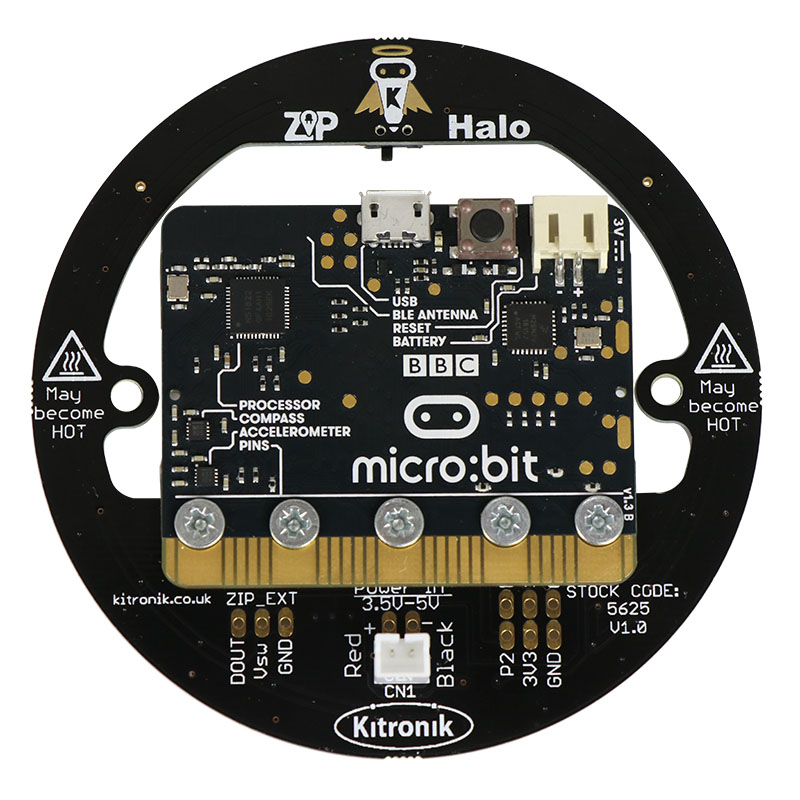

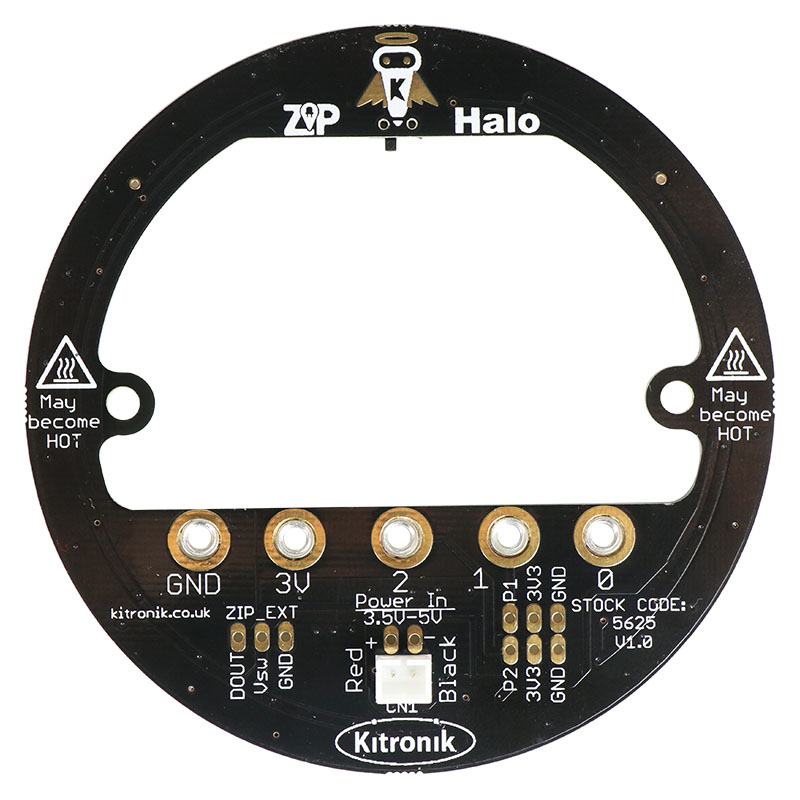

Le Halo se monte directement sur le BBC micro:bit à l'aide de cinq boulons sûrs et solides. La carte contient également des pattes de connexion supplémentaires (pas de 0,1") pour connecter des DEL ZIP supplémentaires. Les broches P1 et P2 du micro:bit, ainsi que l'alimentation et la mise à la terre, sont également séparées sur des pastilles de 0,1". Cela permet d'augmenter le nombre de connexions aux composants à faible consommation comme les capteurs et les interrupteurs.

Le Halo nécessite une tension d'alimentation de 3,5V-5V et offre une alimentation régulée au BBC micro:bit. L'entrée JST peut être alimentée par un support de pile 3xAAA, une pile LiPo ou un fil JST. Alternativement, vous pouvez attacher une source d'alimentation directement aux pads de soudure du PCB.

Les LED utilisées sont basées sur le composant WS2812B, qui fonctionne avec n'importe quel code pilote WS2812B. Elles peuvent également être écrites en MakeCode Block/Javascript.

• Halo est équipé de 24 LEDs ZIP adressables indépendamment.
• Compatible avec le code de pilotage Adafruit NeoPixel et d'autres WS2812B.
• Plage de tension : 3,5V à 5V.
• Halo se fixe directement sur le micro:bit de la BBC.
• Il y a des pads de connexion d'extension supplémentaires sur le PCB.

Carte Halo BBC Micro bit : contenu, prérequis et ressources

Contenu :

1 x Halo pour le BBC micro:bit.
5 x Vis M3 x6mm à contre-écrou.

Prérequis :

• Carte BBC Micro:bit V1 ou V2

Ressources :

• Guide For Using Kitronik ZIP LEDs With The BBC microbit.
